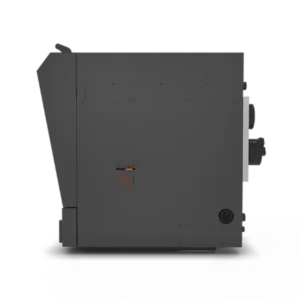

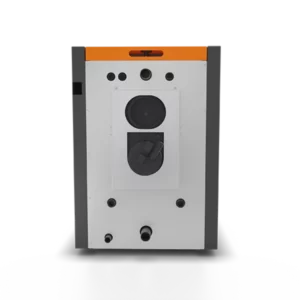

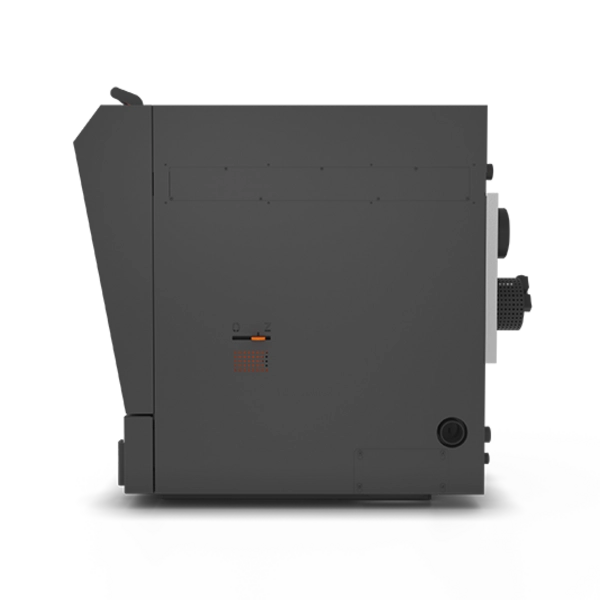

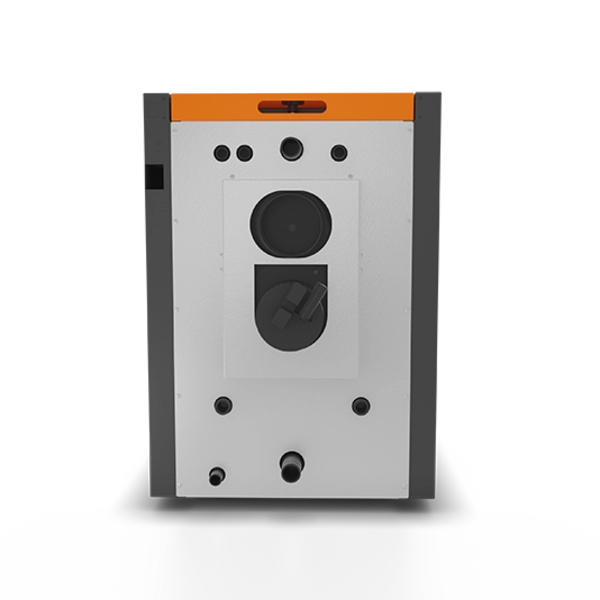

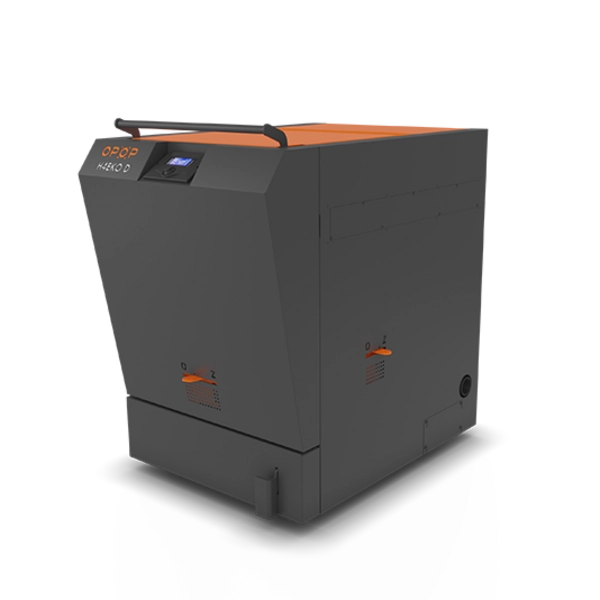

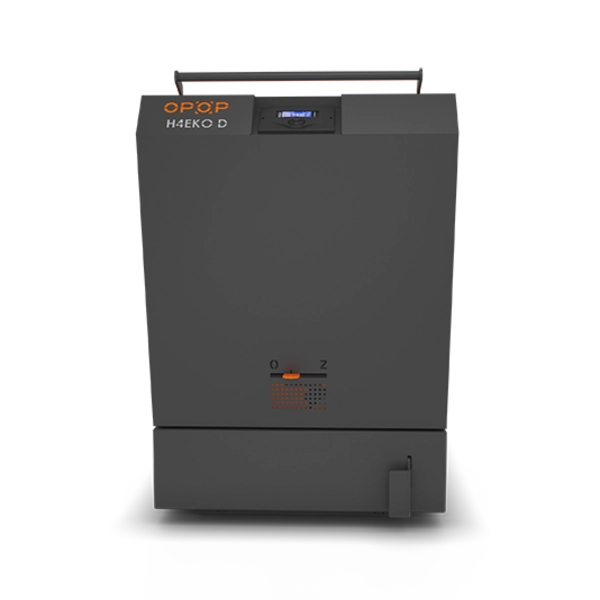

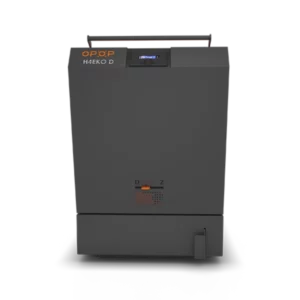

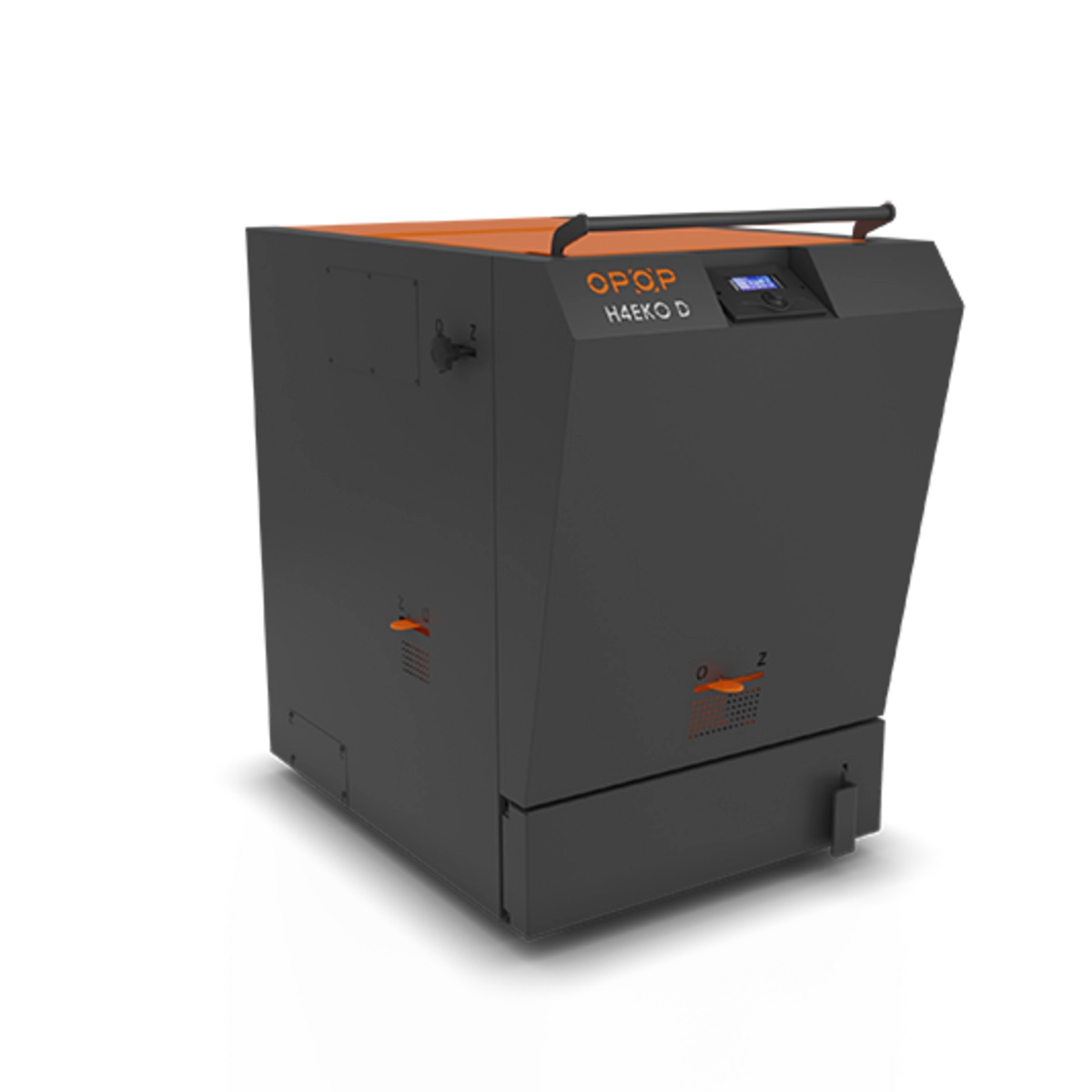

Kocioł na drewno H4EKO D z ładowaniem ręcznym

Elektroniczna jednostka sterująca steruje całym systemem grzewczym.

Wysoka wydajność kotła na paliwo stałe pozwala zaoszczędzić na kosztach ogrzewania.

Dzięki inteligentnemu rozwiązaniu konstrukcyjnemu kocioł można umieścić nawet w mniejszych przestrzeniach. Kocioł posiada dużą komorę załadunkową w porównaniu z całkowitą wielkością kotła, która może pomieścić dużą ilość drewna. Objętość komory wynosi od 42 do 82 litrów w zależności odtypu kotła i długości kłód od 33 do 40 cm.

Łatwy w obsłudze

Bardzo małe wymiary kotła ze względu na zakres mocy od 16 kW do 25 kW. Na przykład wersja z kotłem o mocy 16 kW ma tylko 50 cm szerokości i 96 cm wysokości. Mieści się w bardzo małych przestrzeniach bez konieczności modyfikacji konstrukcyjnych.
Modulacja prędkości wentylatora — wentylator moduluje swoją prędkość od 50% do maksymalnie 100%. W ten sposób moc wyjściowa jest dostosowywana do aktualnej i wymaganej temperatury wody w systemie.
Elektroniczna jednostka sterująca — jednostka sterująca może sterować nie tylko kotłem, ale także wszystkimi elementami instalacji grzewczej. Nie trzeba dokupować modułów sterujących zaworami mieszającymi, podgrzewaniem c.w.u. czy zbiornikiem akumulacyjnym. Wszystko zapewnia sama jednostka sterująca kotła.
Możliwość podłączenia do sieci – kocioł można za dodatkową opłatą podłączyć do Internetu i monitorować jego pracę, historię lub zmieniać ustawienia za pomocą telefonu lub komputera.
Inteligentne rozwiązanie do odprowadzania spalin podczas załadunku – kotły wyposażone są w klapę wywiewną, która zapewnia odprowadzanie dymu do komina.
Sygnalizacja spalania paliwa w szybie zasobnika — w prawym górnym rogu wyświetlacza sterownika wyświetlany jest komunikat o wyczerpaniu paliwa. Dzięki temu klient bez problemu wie, kiedy może otworzyć kocioł i zatankować. Dodatkowo po podłączeniu kotła do Internetu można na telefonie kontrolowac dopalanie się paliwa.
Proste ustawienie i obsługa kotła, który jest już fabrycznie ustawiony na wymaganą moc. Przed rozpaleniem wystarczy ustawić klapy powietrza pierwotnego i wtórnego na zaznaczoną linię i można rozpocząć ogrzewanie z pewnością wymaganej mocy.
Łatwa konserwacja i czyszczenie dzięki łatwemu dostępowi do wymiennika.

Sprawdzona konstrukcja

Unikalne płaskie dno komory spalania z betonu ogniotrwałego pozwala na stworzenie dużej warstwy żaru, która zapewnia wysokiej jakości spalanie paliwa przez długie godziny
Drzwiczki załadowcze są solidne, aby zapewnić doskonałą szczelność bez wydostawania się dymu. Dzięki sprężynowemu systemowi otwierania ich obsługa jest bardzo łatwa.
Redukcja smoły w komorze zasypowej – część pierwotnego powietrza do spalania jest doprowadzana do górnej części komory zasypowej, aby zapobiec kondensacji par w komorze zasypowej, a tym samym zmniejszyć smolistość.
Kocioł wyposażony jest w pętlę chłodzącą, która chroni kocioł przed przegrzaniem.

Ekonomiczna i przyjazna dla środowiska eksploatacja

Kocioł charakteryzuje się wysoką sprawnością do 93,1%, co oznacza efektywne wykorzystanie energii paliwa.
Niskie zużycie drewna w połączeniu z dużą komorą załadunkową, zmniejsza częstotliwość ładowania paliwa.
Kotły mają do 30% mniejsze zużycie w porównaniu ze starymi kotłami.
Niskie zużycie energii elektrycznej.
Zbiornik akumulacyjny dodatkowo zmniejszy częstotliwość rozapalania. Jego podłączenie jest warunkiem prawidłowej pracy kotła.
Zalicza się do 5 klasy emisji spalin i spełnia warunki ekoprojektu.
Wysokiej jakości spalanie powoduje bardzo niskie emisje nawet bez użycia sondy lambda lub innych urządzeń.

Długa żywotność

W kotle zastosowano elementy elektroniczne o długiej żywotności.
5‑letnia gwarancja na połaczenia spawane przy montażu kotła przez przeszkolonego instalatora zgodnie z instrukcją obsługi.
Zabezpieczenie komory spalania – komora zasilająca kocioł wyposażona jest w płyty osłonowe, które zabezpieczają spawy przed skutkami spalin powstających w komorze zasilającej.

Akcesoria

Zestaw hydrauliczny upraszcza montaż kotłów OPOP, a co za tym idzie skraca czas potrzebny na podłączenie kotła do instalacji grzewczej. Wyposażony jest w zawór termostatyczny oraz pompę zapewniającą ochronę kotła przed korozją niskotemperaturową. Pozwala na podłączenie zasobnika i kotła do podgrzewania ciepłej wody.
Moduł internetowy – łączy kocioł z aplikacją, która w sposób ciągły monitoruje pracę kotła, a także przechowuje historię jego pracy.

Parametry techniczne
Typ kotla na drewno	Unit	H416 EKO‑D	H420 EKO‑D	H425 EKO‑D
Moc nominalna	[kW]	16	20	25
Sprawność	[%]	92,2	92,6	93,1
Wymagany ciąg kominowy	Pa	12	12	12
Masa kotła bez wody	[kg]	281	336	391
Ekoprojekt		TAK	TAK	TAK
Klasa kotła według EN 303 – 5:2013		5	5	5
Pojemność wodna	[ l ]	37	49	60
Średnica czopucha	[mm]	130	130	130
Zużycie paliwa	[kg/h]	4,1	5,1	6
Zakres temperatury roboczej	[°C]	65 — 85	65 — 85	65 — 85
Pojemność komory załadowczej	[ l ]	42	62	82
Wymiary otworu napełniania	[cm]	35 x 22	35 x 32	35 x 42
Długość polan	[cm]	33	33	40
Czas palenia przy mocy nominalnej	[hod]	> 4	> 4	> 4
Temperatura spalin (przy znamionowej mocy kotła)	[°C]	130	130	130
Maksymalne ciśnienie robocze	[MPa]	0,2	0,2	0,2
Maks. ciśnienie próby	[MPa]	0,4	0,4	0,4
Paliwo gwarancyjne/ wilgotność		Drewno w kawalkach / 20 %
Masowy przepływ spalin (moc nom.)	[kg/s]	0,01	0,0147	0,0147
Mobór mocy elektr.	[W]	18 / IP 20	36 / IP 20	36 / IP 20
Zasilane elektr.	[V/A]	230/2	230/2	230/2
Wymiary kotla
A — wysokość całkowita kotła	[mm]	993	993	993
B – wzdłużna glębokość kotla	[mm]	1085	1085	1085
C – szerokość kotła	[mm]	498	598	698
D – lokalizacja czopucha	[mm]	678	678	678
E – lokalizacja króćca zasilania	[mm]	152	152	152
F – lokalizacja króćca powrotu	[mm]	834	834	834
H – lokalizacja wężownicy chłodzącej	[mm]	281	281	281
J – lokalizacja zaworu spustowego	[mm]	40	40	40
Klasa efektywności energetycznej	A+
